23 Febrero

23 Febrero

23 de febrero de 2013Citilab

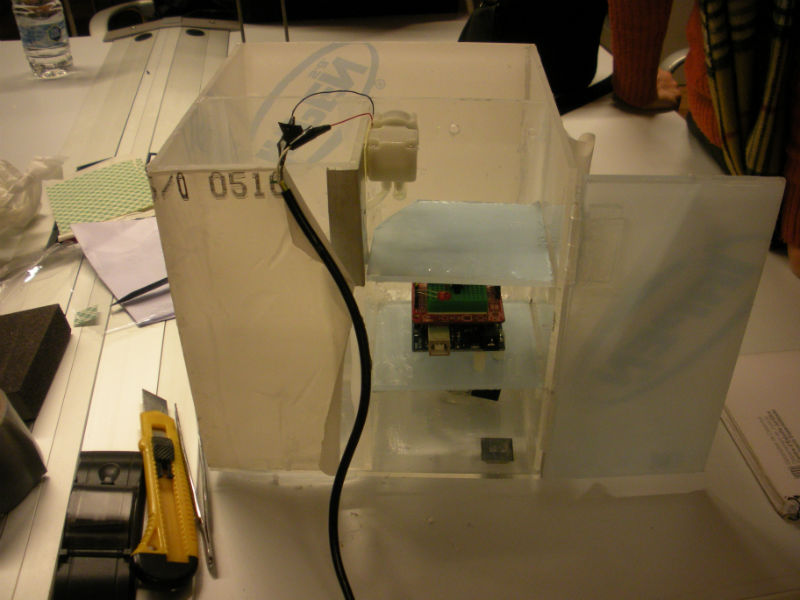

Seguimos montando. Volvemos a sellar con silicona el deposito del agua. Al utilizar el taladro se ha despegado por la presión, por eso hay que volver a pegar. Hemos utilizado adhesivo de doble cara para no utilizar el pegamento. De momento la bomba de agua ha quedado fijada. Una idea es poner un interructor para que no funcione continuamente. En la puerta de arriba colocamos las bisagras. El sensor sera de laton, es una idea, para poder doblar mas fácilmente. Fotos de hoy:

16 de febrero

16 de febrero

16 de febrero de 2013Citilab

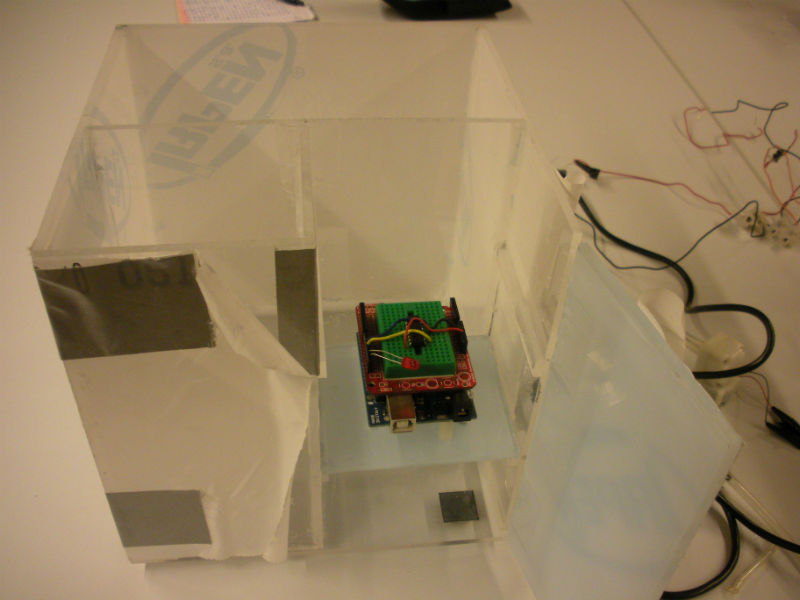

Estamos montando. Hemos vuelto a pegar una bisagra que se ha despegado. Soldamos los cables de alimentación del Arduino porque no tiene sitio en el estante. Utilizamos el taladro para pasar los tubos de la bomba de agua. Comenzamos la parte electrónica. Fotos de hoy:

14 Junio

14 Junio

14 de junio de 2013Citilab

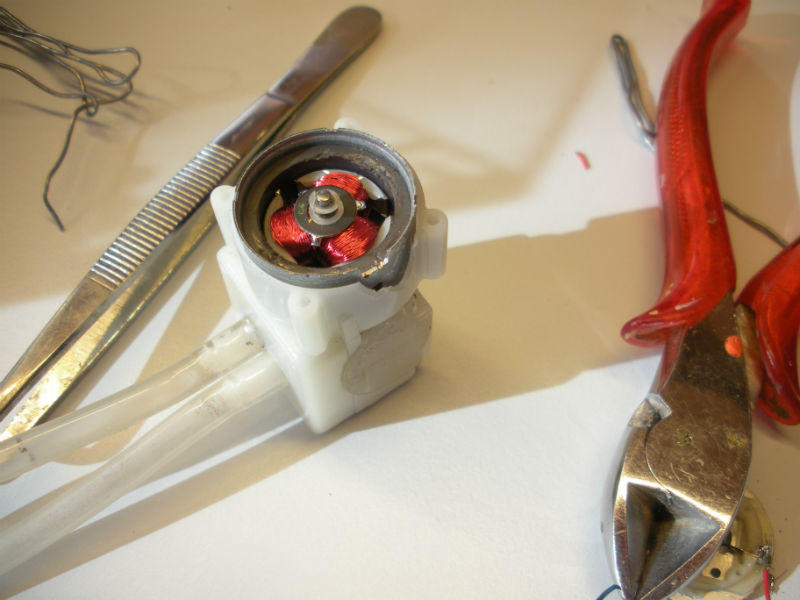

Hoy aprendemos sobre el programa de Arduino. Para poder desconectar el ordenador de la placa. Intentamos arreglar la bomba del agua, pero fue imposible. Gracias a Frederic ya tenemos bomba. Fotos de hoy:

Solucionando problemas:

Solucionando problemas:

29 de septiembre de 2013Citilab

Tenemos un nuevo aparato que mide la temperatura a intervalos de tiempo determinados. Hemos soldado y colocado el interruptor para que cuando se abra la puerta se encienden los leds. Ya esta bien aislado, el problema puede ser el aluminio que transmite bien el calor. La solución es colocar madera. Para utilizarlo de aislante. También sustituimos los tornillos de metal por unos de plástico. Probaremos en sólo colocar un ventilador interior para las dos células peltier. Hemos utilizado el taladro en la madera para colocar los ventiladores, las células peltier, etc. Sellado con masilla y aislando mejor con doble capa de poliespan. Colocamos nuevos soportes para poder introducir las botellas. Hay que acabar de estañar algunos cables y conectar algunas conexiones. Ya funciona correctamente por eso hay que conectar el interruptor del termostato para que cuando llegue a una temperatura se apague. Acabamos de aislar la puerta para que cierre mejor. Estamos en los últimos retoques. Ya funciona correctamente y enfría a unos dieciséis grados centígrados. Hay diferencia de temperatura del termostato y el termómetro interior por eso cambiamos de lugar el sensor del termostato de la puerta de la nevera.

Aislando con poliespan

Aislando con poliespan

25 de septiembre de 2013Citilab

Hemos cortado y colocado en la parte de detrás de la torre el poliespan. Para aislar la temperatura interior. Comprobamos el espacio colocando las varillas enrocadas de métrica 4 con los soportes chapas recicladas de elementos del ordenador, es decir, de la torre «CPU». Un problema que se nos presenta es el tema de la puerta de la nevera donde utilizaremos la parte delantera, es decir, donde se enciende el ordenador en el que colocaremos bisagras e imanes para que se abra y cierre completamente.

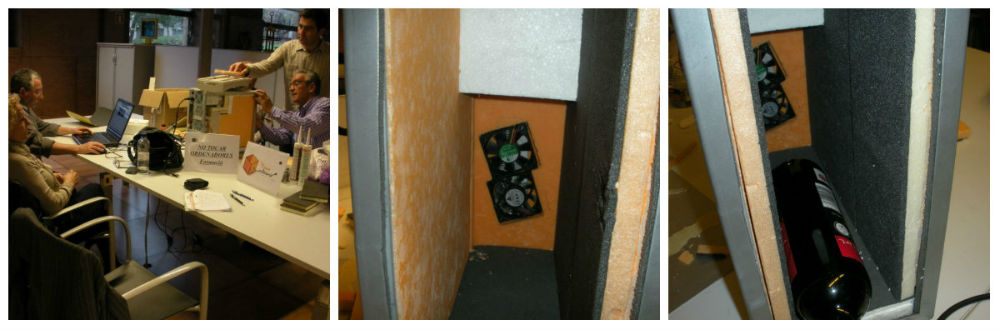

Nuevos problemas de tecnologia

Nuevos problemas de tecnologia

25 de septiembre de 2013Citilab

Seguimos aislando. Colocando dos capas de poliespan. Seguimos soldando algunos cables. Utilizamos un «texter» para saber donde pasa la corriente en los cables. Comprobamos que funcione los ventiladores, las células peltier y funcionan correctamente.

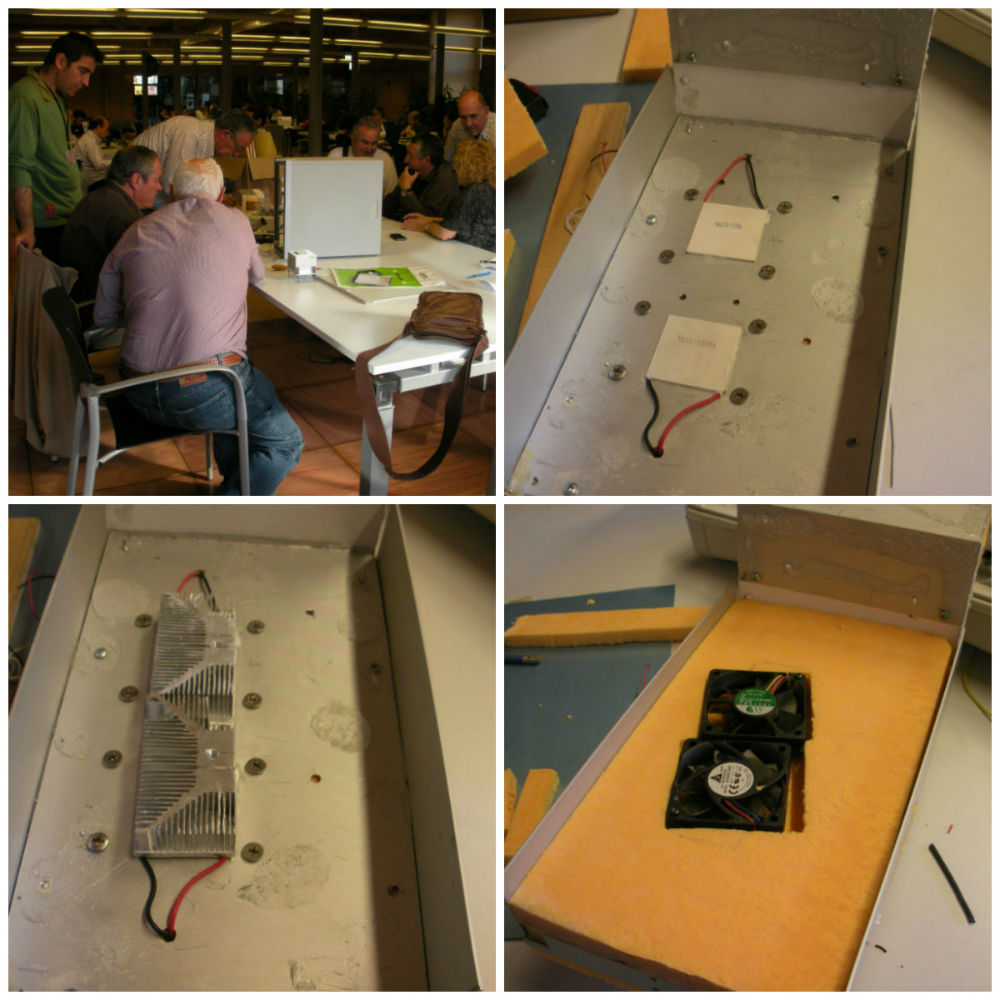

Utilizamos las dos células peltier

Utilizamos las dos células peltier

25 de septiembre de 2013Citilab

Seguimos desmontando para solucionar el problema de aislamiento. Colocando dos capas de poliespan. Otra solución es colocar las dos células peltier juntas, en batería Para conseguir más frío y sus correspondientes ventiladores con sus difusores. También emplearemos pasta térmica que sirve para transmitir mejor el frío o el calor entre la célula peltier y el difusor. Ahora hay que colocar un led para que se encienda cuando se abra la puerta de la nevera. Por eso estamos realizando las conexiones y estañamos con decapante, un liquido que limpia.

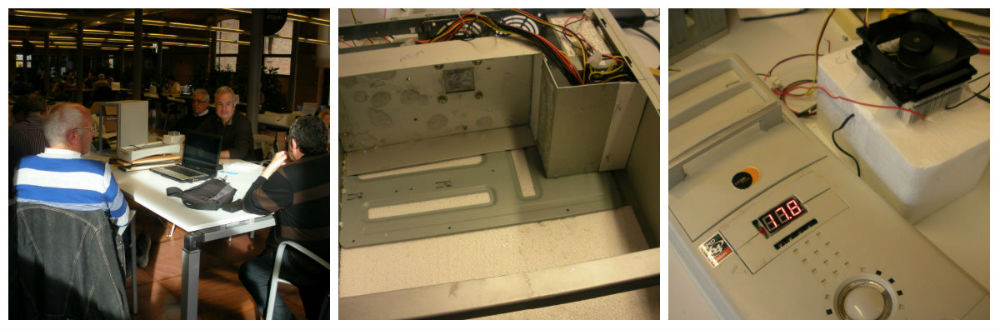

Volver a desmontar

Volver a desmontar

25 de septiembre de 2013Citilab

Hay que desmontarlo para intentar solucionar el problema de aislamiento. Colocando dos capas de poliespan. Pegadas con silicona. Otra solución es utilizar las dos células peltier para conseguir más potencia y también reducir el volumen. Hemos hecho pruebas con una caja de poliespan más pequeña, mejor aislada y sí el problema es de aislamiento y tamaño.

Nuevos artesanos 100% F204 Seguimos con problemas de aislamiento

Nuevos artesanos 100% F204 Seguimos con problemas de aislamiento

25 de septiembre de 2013Citilab

El problema puede ser la diferencia de temperatura exterior. Entra más calor que enfría por no estar bien aislado. Para intentar solucionar la idea es colocar otra capa de poliespan. Aunque surge otro problema de espacio. No caben las tres botellas de vino dentro de la nevera.

Ya tenemos un ventilador nuevo

Ya tenemos un ventilador nuevo

25 de septiembre de 2013Citilab

Funciona bien, pero hay que volver ha desmontar por el ruido del ventilador interior. Hay que cambiarlo por uno mas grande de doce voltios. Hay que colocar un led para que se encienda cuando se abra la puerta de la nevera de vinos. Seguimos aislando con poliespan.

Cambio de célula peltier

Cambio de célula peltier

25 de septiembre de 2013Citilab

No funciona correctamente sólo enfría un par de grados. Por eso hay que volver ha desmontar para cambiar la célula peltier por la otra más potente. Para colocar el led dentro de la nevera para que se encienda cuando se abra la puerta de la nevera de vinos, necesitamos una resistencia para que no se queme y también hay que colocar un interruptor en la puerta. Un ejemplo de como funciona la célula peltier y disipador Un vídeo

Seguimos con dificultades con el frío

Seguimos con dificultades con el frío

25 de septiembre de 2013Citilab

Hoy no funciona la nevera de vinos correctamente. El problema puede ser el ventilador interior que esta demasiado lejos de la fuente de frío, es decir, de la célula peltier. Por eso hacemos algunos ajustes. Otra solución es cambiar el voltaje del ventilador interior, de cinco voltios pasar doce voltios, pero se puede quemar. Seguimos con problemas no baja la temperatura de nuestra nevera de vinos. En todas estas pruebas el interruptor de termostato esta desconectado.

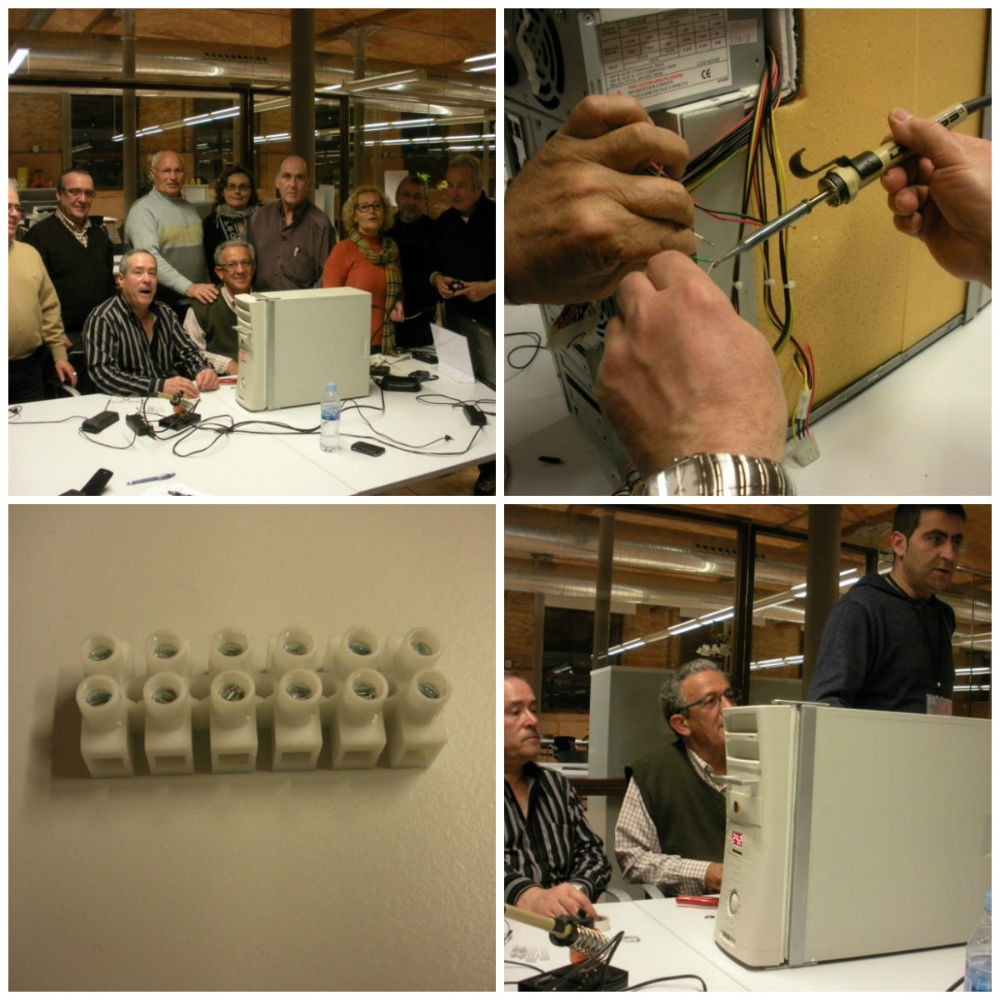

Seguimos con la parte electrónica

Seguimos con la parte electrónica

25 de septiembre de 2013Citilab

Hay que estañar algunos cables para hacer las conexiones. Por eso utilizamos un liquido que limpia llamado decapante. Hemos conseguido regletas para los cables. Probamos si funciona todo, pero no esta conectado el interruptor del termostato. Hemos comprobado que funciona el termostato, el ventilador y la célula peltier. Ya hemos colocado la chapa lateral para que no se escape el frío de la célula peltier. Nos falta un led para que se encienda al abrir la puerta.

Buscando elementos

Buscando elementos

22 de noviembre de 2013Citilab

Tenemos molino de viento, coches y personas en miniatura. Hemos fabricado, de laminas de cartón, una montaña. Las farolas las construiremos de pajitas de bebida y con un led. También se activara cuando pase un transeúnte por eso colocamos un interruptor. En principio utilizaremos tres arduinos. El parking funcionara con sensores de luz. Por cada led y por cada sensor necesitamos una resistencia para que no dañe al led y para que funcione el sensor. Es importante ajustar el valor de la resistencia.
