El día 29 de junio presentamos nuestro último proyecto una camiseta inteligente que mediante un fraile predice el tiempo. Conectando se al servidor Lora en Cornella de Llobregat. Nos han hecho una entrevista el diario Ara. Aparecemos en los medios digitales «El periodico». También nos hacen una entrevista en la radio Betevé.cat «El mati de Barcelona».
Hoy empezamos con un nuevo proyecto una gorra inteligente que detecta ondas electromagnéticas. En principio necesitamos un sintonizador o un receptor digital programable. Que necesita de una antena. El problema es como indicar que hay muchas ondas electromagnéticas y sí son perjudiciales o no. Por eso necesitamos otro aparato que tenga una pantalla para poder infomar. Y este aparato sí que puede indicar las ondas wifi.
Hay que buscar que frecuencia utiliza Radio FM, Telivisión TDT, etc. Nos falta buscar las frecuencias en que se mueve la telefonia móvil. Las ondas electromagnéticas más perjudiciales son las más elevada intensidad y también afecta el tiempo que este espuesto a ellas. Cuanto más tiempo más perjudica. Necesitamos para la gorra: Sintonizador o receptor digital y antena. Placa Raspberry PI Zero W. Más potencia que un Arduino. Se puede conectar a televisión. Un pequeño ordenador y tiene Wifi. Bateria. Display. Pantalla 2,8 «. Blaspberry o televisión.
Nuestro nuevo proyecto es una gorra que detecta ondas electromagnéticas. Necesitamos un receptor o sintonizador digital programable SDR. También una antena. Otro aparato que tenga una pantalla para dar la información. Hay que realizar una aplicación o programa y definir cuanto tiempo duraran las mediciones. cuanto más tiempo más datos adquiriremos. Este programa hara las mediciones automaticamente porque el proceso es lento. Este receptor detecta señales de todo tipo radio, televisión, etc. Nos interesa más la intensidad de la señal, la distancia y que cantidad de onda hay alrededor. Además saber cuales son las más perjudiciales. Por eso hay que invertigar que ondas son perjudiciales y a partir de que señal son las peores. La información puede ser contradictoria por intereses economicos muy poderosos.
Mediante un programa de ordenador por medio del sintonizador o receptor digital hay que examinar con más detenimiento las ondas que son más perjudiciales para la salud. Podemos sospechar por eso hay que detenerse más tiempo por ejemplo: Radio FM, Telefoía móvil, Televisión TDT, etc. Un problema es que este aparato no detecta ondas wifi por eso necesitamos otra pantalla o display. Los próximos días hay que hacer pruebas en el exterior porque puede detectar otros tipos de ondas que dentro del edificio.
hay que investigar sobre las ondas electromagnéticas. En principio hay que registrar todas las señales por completo y después centrarse en las que más nos interesa, que son las más perjudiciales para la salud. Sabemos que son las más intensas no donde hay más cantidad de onda. Necesitamos un display porque en su pantalla informaremos con dibujos o con simbolos sencillos para entenderlos fácilmente, puede automáticamente ir cambiando la información en la pantalla.
Hemos colocado la placa debajo y el display arriba para poder colocarlo en la gorra. Conectada es como un mini ordenador con un sistema operativo. Hay que programarlo en un ordenador más grande para más comodidad y luego pasarlo al mini ordenador. Necesitamos cables acodados para optimizar el espacio en la gorra. Un problema puede ser que los cables sean demasiado largos. Una idea es que en la pantalla del display aparezca el logo de Citilab y de Nuevos Artesanos. Otra idea es colocar una tela gruesa o forro para que pueda sujetar mejor todos los elementos que necesitamos y no coserlo, sino colocar velcro para acceder fácilmente a la bateria y demás aparatos. Nos falta comprar una gorra que tenga espacio suficiente para colocar el display.
Ya tenemos el display 2,2″ y placa raspberry PI zero W. Es un pequeño ordenador, más potencia que un Arduino, se conecta a una televisión y tiene wifi.La placa conectada quedara debajo y la pantalla o display arriba. Los simbolos que apareceran en la pantalla del display se dibujaran mediante un programa de diseño grafico. Esas imagenes procederan de internet open clipart poque son lineas y libres.
Hoy nos hemos centrado en mirar que frecuencias o bandas utiliza la telefonía móvil. Un problema es que el receptor o sintonizador digital no puede llegar a todas las bandas, (80-1800Mhz). Una idea es que en la pantalla del display aparezcan los iconos o símbolos que más nos interesan: Radio FM: FM Televisión TDT: TDT Telefonía móvil: 3G, 4G Wifi: Wifi Por medio de luces de colores indicara la intensidad de la onda electromagnética.
Ya tenemos la gorra que utilizaremos en nuestro proyecto. Hay que pensar donde colocar los elementos que necesitaremos. Una idea es colocar un cartón y un forro de tela para sujetarlos. Por eso hay que tomar medidas de nuestra gorra. La antena del receptor digital puede ir en un lateral arriba de la gorra. Un problema puede ser que los cables son un poco largos por eso habra que cortarlos y además utilizar cables acodados por el poco espacio que disponemos, por eso hay que suprimir la carcasa del receptor digital. También habra que recortar la parte frontal de la gorra, pero solo la parte visible de la pantalla del display. Estamos diseñando los simbolos que apareceran en la pantalla del display para informar sobre las ondas electromagnéticas. También apareceran los logos de Nuevos Artesanos, Citilab, etc. Nos han visitado unas estudiantes de pedagogía de la universidad de Barcelona.
Hay que construir el programa escaneador de frecuencias y dibujar los resultados en la pantalla del display. Un problema es que el programa no existe por eso hay que fabricarlo y adaptarlo a la placa. También hay descargar el codigo y convertirlo en programa. Reconoce el programa, funciona por fin y comienza a escanear, consigue datos.

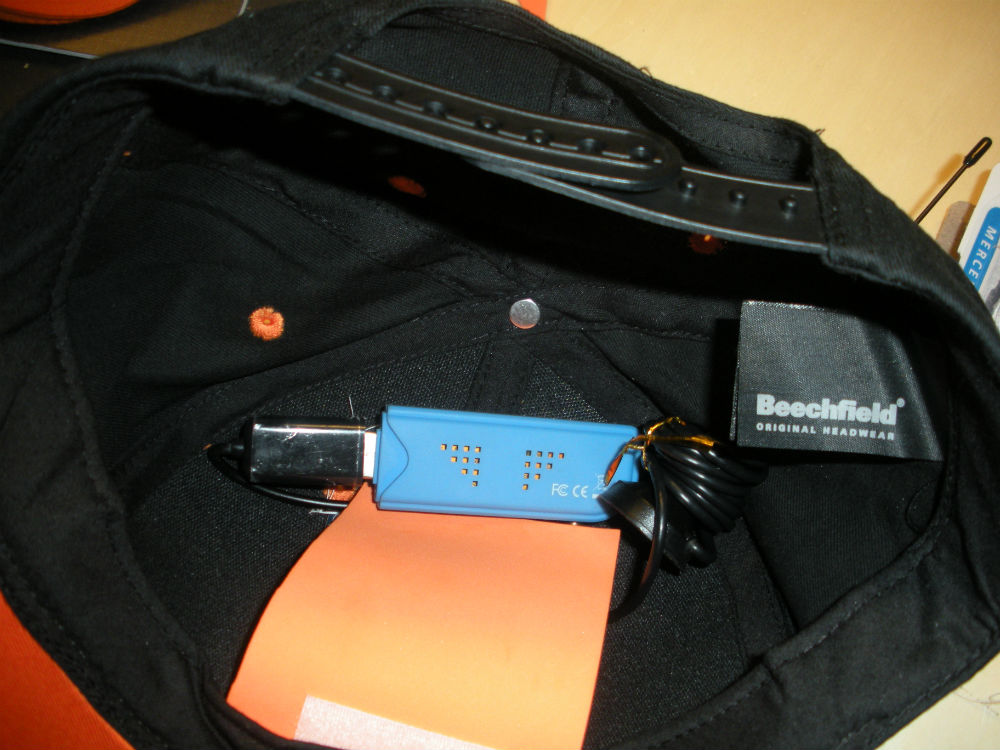

Estamos trabajando en el programa que representa los indicadores que apareceran en la pantalla del display en la gorra. Soldaremos directamente para alimentar la placa y conseguir más espacio. Estamos decidiendo la dirección de los cables, por eso los botones del display hacia arriba, primera prueba con posible error. hay la posibilidad de cambiar la dirección de la imagen en la pantalla del display. Sólo colocaremos goma Eva para proteger el display en la cabeza. Hay que pensar si colocamos silicona para pegar la bateria o velcro en otros elementos. Para sujetar el cable de la antena utilizaremos una anilla seeger.
Seguimos con las pruebas para decidir que colocar en la gorra para sujetar todos los elementos. Una idea es pegar con silicona para que los elementos no se muevan dentro de la gorra. Soldaremos directamente para alimentar la placa para reducir espacio. Cortaremos los cables para luego soldarlos para ocupar menos espacio. Elementos de la gorra: Bateria. Display. Placa Raspberry PI Zero W. Sintonizador digital Antena

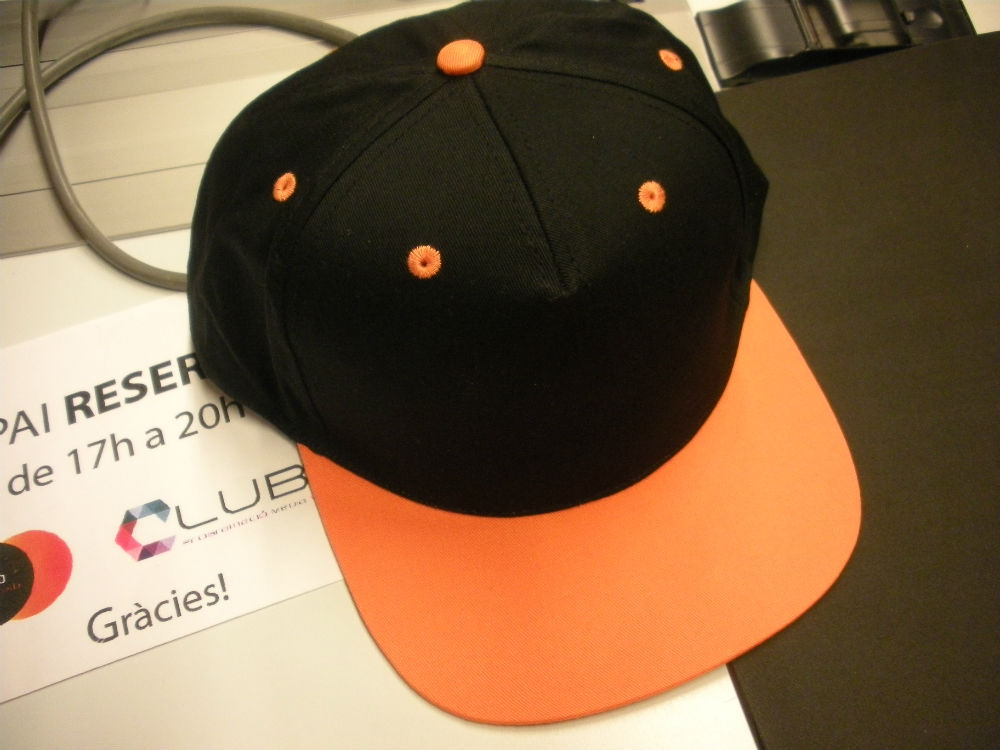

Seguimos con nuestro proyecto de la gorra que detecta ondas electromagnéticas. Estamos haciendo pruebas para poder sujetar los elementos que colocaremos dentro de la gorra. Una idea es colocar lamina Eva, en medio una cartulina para dar un poco más de consistencia y sujetar con velcro para poder adceder más fácilmente para poder recargar la bateria. Con unas tijeras recortamos y pegamos con silicona la lamina Eva a la cartulina.
Ha llegado la pantalla del display. Instalada en la placa Raspberry PI zero W para fijarla y conectarla (Zócalo Electrónico). Ha llegado también el mini step-ap pero la entrada y la salida no son adecuadas y por eso hay que soldar directamente para poder utilizarlo, un cable a la bateria y otro a la pantalla del display. Un problema para soldar es el tamaño del step-ap. Para programar la placa hay que conectarla a la wifi y desde el ordenador aceder a ella. Estamos cambiando el tamaño de los indicadores para hacerlos más pequeños y adecuados a la pantalla del display.

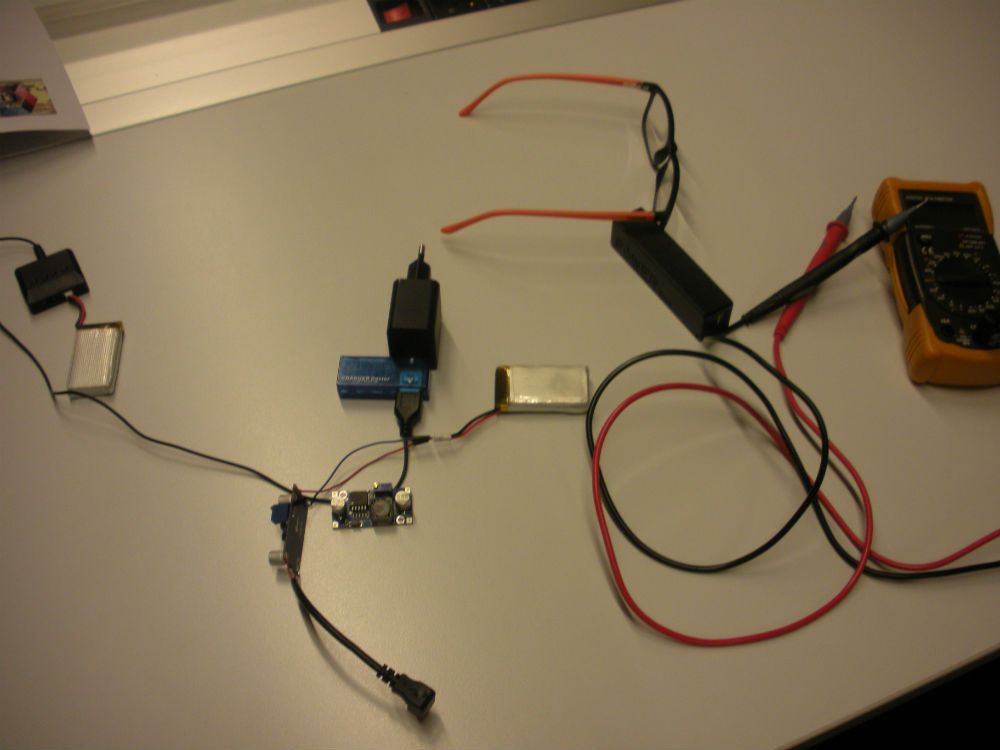

Necesitamos un codigo para poder dibujar los diferentes niveles de las señales de radio, televisión, etc. El sintonizador tiene un archivo CSV, pasar los datos a los diferentes niveles y pasarlo a la tarjeta pequeña porque ahora trabajamos en un ordenador. Utilizamos un aparato para medir consumo eléctrico, un amperímetro. No sabemos lo que pueden consumir todos los elementos juntos, unas 4 ó 5 horas más o menos. Necesitamos un aparato step-ap porque la Blaspberry consume 5 valtios. Pediremos un modelo más pequeño, un mini step-ap con un conector para poder cargar la bateria. Los datos que nos da el sintonizador podemos almacenarlos, interpretarlos y dibujarlos en el indicador del display.
Seguimos con las pruebas para decidir donde colocar los elementos dentro de la gorra. Hemos pedido otro display poque la pantalla se ha estropeado. No se puede recargar la bateria directamente necesitamos un aparato Step-up que contiene un conector para poder desenchufar. Hay que soldar los cables e intentar utilizar los más apropiados para ahorrar espacio dentro de la gorra. Los pins de las placas no tienen que tocarse entre si. Estamos acabando la preparación del programa que representa los indicadores que apareceran en la pantalla del display en la gorra.
El display no funciona bien y creemos que el problema no es eléctrico sino que el sistema operativo no es compatible. Hay que descargar un programa que modifica la imagen que hay en la pantalla del display. Tenemos las bandas en que trabajan las ondas de radio, televisión,etc, pero no tenemos los márgenes de potencia de la frecuencia de las ondas. Estamos discutiendo que valores son perjudiciales para la salud, por eso hay que investigar que valores son peligrosos.
Hemos sobrehilado los bordes para que no se deshilachen. Después de recortar para colocar el display. Hay que colocar todos los elementos dentro de la gorra y construir un segundo prototipo. También hay que pensar la mejor manera de colocar todas las piezas. Con hilo hemos cosido el display en la parte delantera de la gorra, que no ha sido nada fácil. Acabamos de ajustar los indicadores para poder hacerlos más pequeños y adecuarlos a la pantalla del display. Indicadores que indicaran las ondas de radio, televisión, telefonía y wifi.

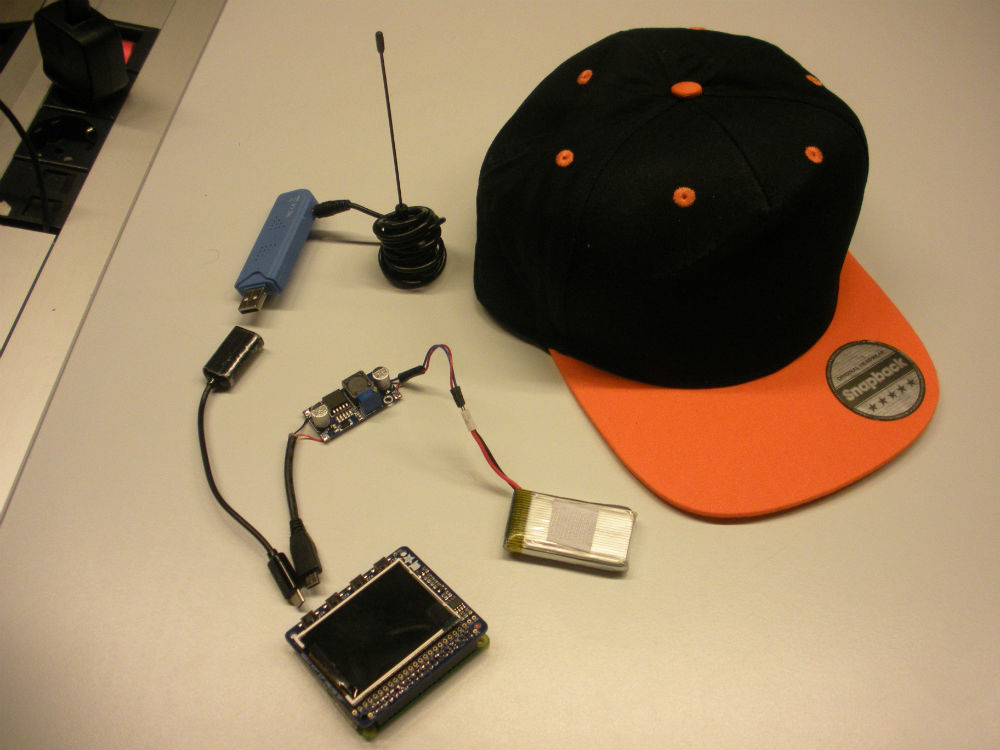

El mini step-ap no podemos utilizarlo porque es muy pequeño y cuesta mucho soldarlo. Hay que colocar todas las piezas dentro de la gorra y construir un segundo prototipo. Primero hemos recortado con tijeras la parte delantera de la gorra, para colocar el display. Para mejorar los bordes realizáremos un sobrehilado.
No conseguimos avanzar porque no sabemos porque el display no funciona. Puede ser que el sistema operativo no sea compatible o de configuración o un problema eléctrico, etc. Esta vez montaremos con mucho cuidado el nuevo display. Una solución puede ser, comprar otro display con otro tipo de pantalla, pero de momento intentamos saber cual es el problema.

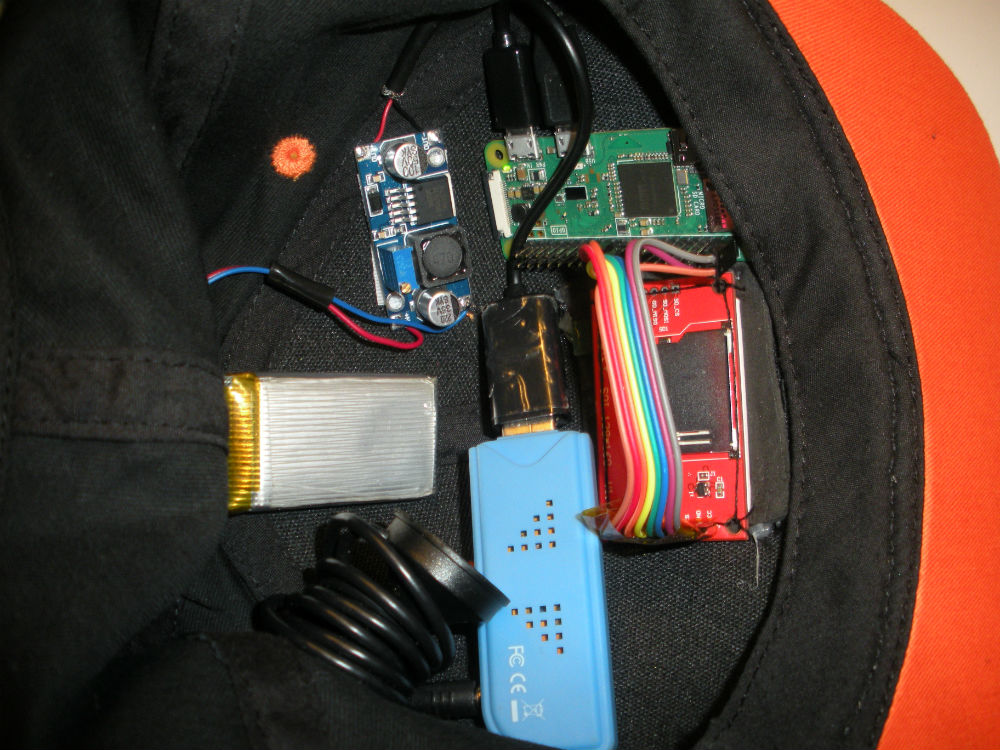

Hay que pensar en como colocar el resto de elementos dentro de la gorra. Sujetarlos con velcro. Un problema puede ser que no disponemos de mucho espacio. También hay que coloccar la antena del sintonizador. Colocamos los cables con ayuda de una foto anterior. Se sueltan con mucha facilidad. Hay que poder sacar la tarjeta de memoria con mucha facilidad para poder pasar la información de los indicadores a la pantalla del display. Falta interpretar los datos que nos llegan del sintonizador y mostrarlos en la pantalla del display por medio de los indicadores. Que además hay que reducir el tamaño para adaptarlos a la nueva pantalla.
Funciona bien la nueva pantalla del display. Hemos pasado la información del ordenador a la pantalla del nuevo display. Ha habido alguna dificultad por ser el tipo de pantalla diferente. Hay que reducir las dimensiones de los indicadores para adaptarlos a la nueva pantalla. Solo hay que cambiar un archivo a la tarjeta de memoria SD. Cosemos la pantalla del display a la gorra con hilo negro de bordar.
Ya aparecen los logotipos de Nuevos Artesanos, Citilab y pon aquí tu anunció. También hemos eliminado el cursor de la pantalla del display. Hay que cambiar el step-ap por uno más pequeño y soldar directamente los cables. Hemos colocado la antena en la gorra. El sabado 16 de junio realizamos una intervención en Marker Faire Barcelona 2018.

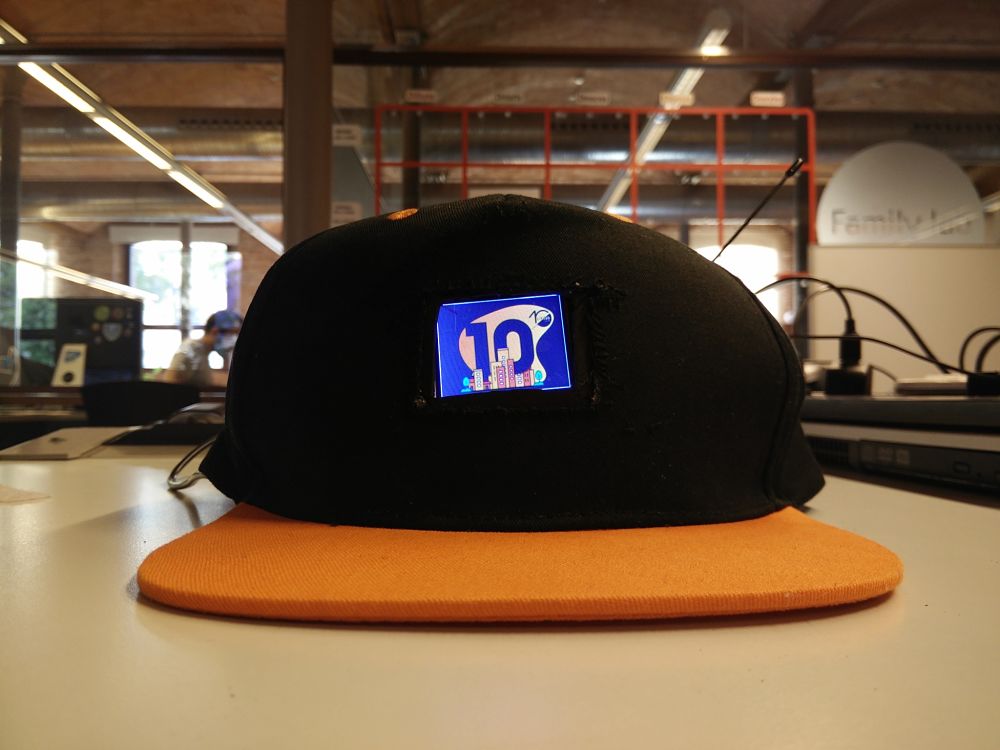

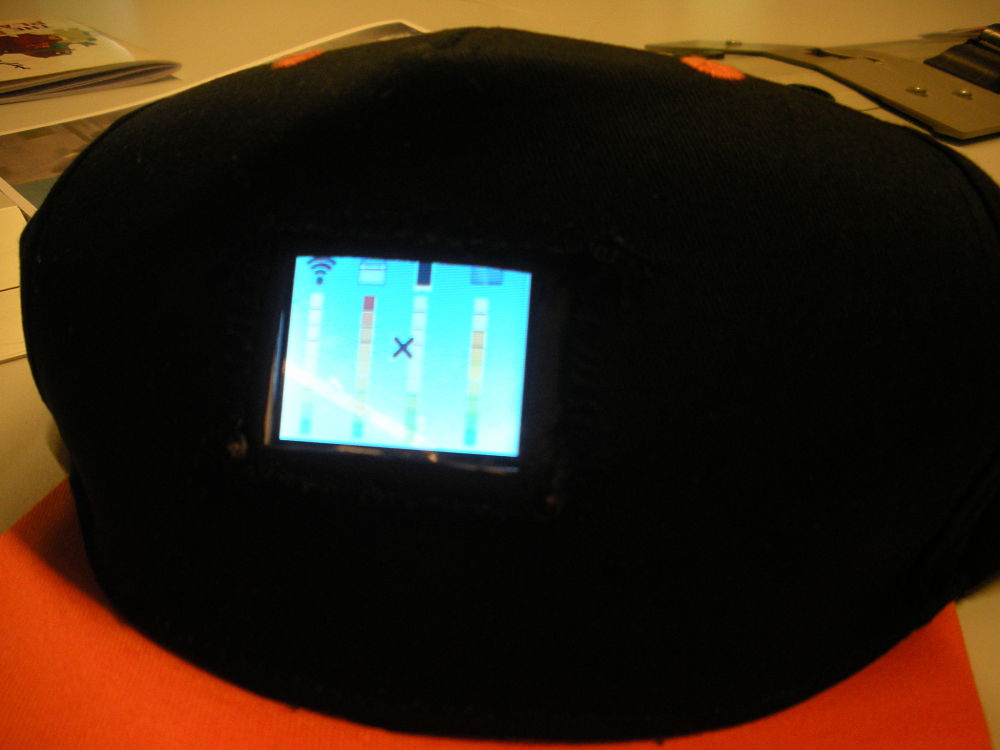

Ya hemos ajustado los indicadores a la nueva pantalla del display. Últimos retoques: Tapar con goma Eva los cables. Cambiar la placa por una sin pins. Soldar los cables dorectamente. Buscar un step-ap más pequeño. No siempre saldran en la pantalla los indicadores sino que a veces apareceran los logos de Nuevos Artesanos, de Citilab y de pon aquí tú anuncio. Programar pasar los datos del sintonizador a la pantalla. Suprimir el cursor que aparece en la pantalla. Clica más abajo: detOnesElectrom
Para solucionar el problema utilizaremos un display o pantalla más pequeño. Una ventaja es que los elementos pueden colocarse donde queramos porque hay más posibilidades para conectar los cables más separados. Un problema es que la pantalla es más pequeña y hay que ajustarla a la gorra por eso colocamos un marco de goma Eva pegado con silicona. Otro problema es que hay que volver ha cambiar la escala de los indicadores de los niveles para poder hacerlos más pequeños y adecuarlos a la nueva pantalla del display.
