Se acabó la primera fase del proyecto nuevos artesanos. Los participantes hicieron un muy buen trabajo. Los grupos desmontaron objetos y construyeron nuevos, aprendiendo sobre la electricidad y las manualidades. Mientras practicaron con el ordenador: trabajaron con fotos y escribieron entradas en el blog.
Durante la última sesión si hizo una reflexión sobre los talleres. La gente se lo pasaron bien y les interesa ampliar las sesiones. A partir del jueves el grupo sigue reuniendo, construyendo cosas y documentando el proyecto con el ordenador. Cada jueves a partir de las 18.00 habrá una mesa disponible en la planta baja, y se puede contar con un monitor que les ayude durante una hora en caso de dudas o problemas.
Como próximo proyecto el grupo va a construir el dispositivo de la planta que avisa cuando necesita agua. Será una introducción en el mundo de los sensores, muy interesante. Durante las semanas que vienen veremos en el blog cómo se desarrolla el proyecto. Que se disfruten!
Continuem fen proves per calcular el grau d’humitat de la planta .
En la sessió anterior vàrem fer proves en terra seca i també en terra mullada. Vàrem prendre medicions amb un “tester” i eran les següents;
Terra seca
el tester marcava 1,80 V i en
terra mullada
0,15 V.
També es va comprovar que la distancia entre els borns afectaven les medicions i el tester marcava 0,20 V en una distancia entre borns de 6 cm. i 0,87 V en una distancia de 10 cm.
Aquestes medicions les haviem fet amb unes resistencias que ens condicionaven les medicions. Per tal de millorar-ho avui hem substituït les resistencies per un
potenciómetre
de 4,7 megas
.
En les fotos que hem fet de la sessió es pot veure com montem novament el circuit per poder fer les diferents medicions .
Amb el circuit que hem montat amb el potenciometre hem comprovat que les medicions fetes amb el “tester” en diferent tipus de terra son les següents;
SEC 1,4 V
NORMAL 1,5V
MOLT MULLAT 1,8 V.
A continuació hem incorporat l’ARDUINO i comencem a fer El proper dia començarem a veure com és l’apassionant mon de la programació.
El proper dijous veurem com es programa amb el SCRATCH, per poder avançar en el projecte.
[portfolio_slideshow size=large trans=scrollLeft timeout=5000 showtitles=false showcaps=false showdesc=false
]

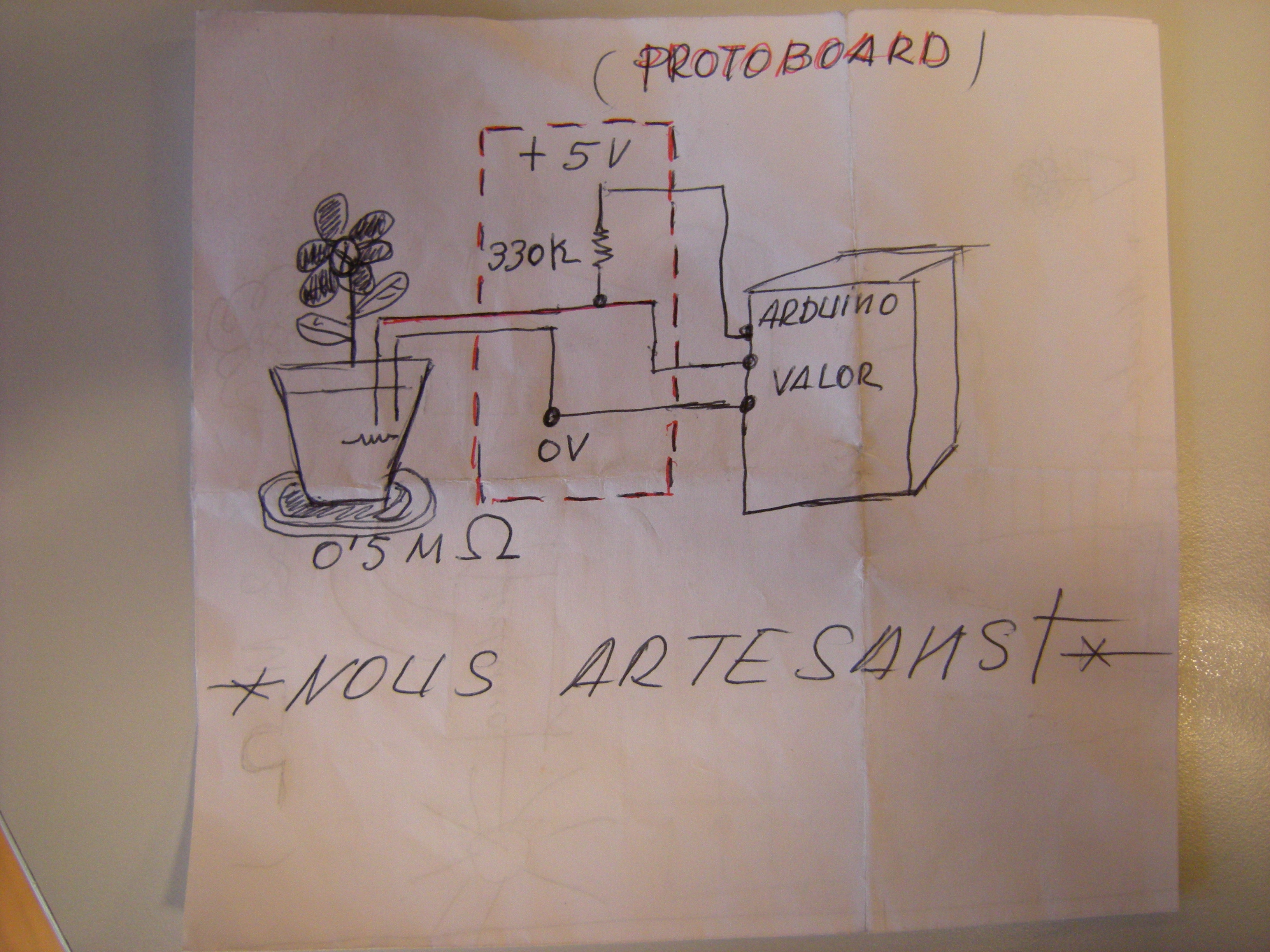

Foto del esquema del proyecto de la planta.
haciendo pruebas
En la última sesión Jose empezó haciendo una recopilación de lo que se explicó en la anterior sesión. Se realizó un esquema que se está poniendo en práctica y se han estado haciendo pruebas. Se hicieron fotos, miramos el bloc, etc y entre todos intentamos seguir y avanzar en el proyecto, aunque las mujeres estamos más perdidas.

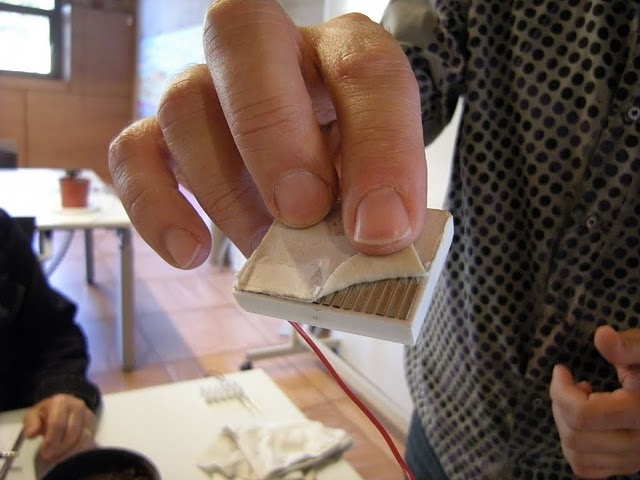

El pasado Jueves 14 de Abril, estuvimos haciendo pruebas en nuestro proyecto:
Montamos el dispositivo a un arduino, conectado a la vez a un protoboard, es decir, placa para hacer prototipos, dicho de otra forma, un pequeño circuito. En estas pruebas hemos puesto dos resistencias en serie para que sumen, porque el margen de valores, es casi cero, pero no a sido buena idea, por eso vamos a separar las varillas que se conectan con la planta. Para realizar estas medidas utilizamos un voltímetro, que mide resistencias. Estas son las fotos que se hicieron el pasado 14 de Abril:
Protoboard
Haciendo pruebas
Estamos inmersos en este proyecto que de entrada nos parecía muy dificil, pero que con ilusión y ayuda de las tecnologías de la «Sociedad del Conocimiento», personalizado en colaboradores como José, Raimond, Tirs etc… , estamos dando los primeros pasos para llegar a buen puerto.
El pasado jueves día 7 estuvimos haciendo los primeros pasos, a continuación vemos las fotos de la sesión.
El próximo jueves volveremos con ánimos renovados para seguir con este proyecto que a los «Nuevos Artesanos» nos tiene ilusionados.
Los Nuevos Artesanos se reunirán los jueves por la tarde en el OpenSurf para trabajar sobre nuevos retos.
La idea es construir algún dispositivo que avise cuando una planta necesita regarse. Todos se basan en el mismo principio introdcuir dos metales en la tierra de la planta y medir la resistencia eléctrica que hay entre ellas. En función del nivel de humedad de la tierra este valor cambia ya que el agua facilita la conducción de la corriente eléctrica. Sólo queda transformar este cambio en algún tipo de actuación, ya sea un LED que se enciende o enviar un mensaje al Twitter.
Empezamos analizando las diferentes opciones que hemos escogido como inspiración.
Kit Botanicals
http://www.botanicalls.com
Un ejemplo interesante, basado en una versión customizada de Arduino. Envía mensajes al Twitter cuando la planta tiene sed.
Tiene algunos incovenientes, cuesta unos 80 € y esta pensado como un kit de montaje, lo cual nos da poco margen de intervención en el proceso de creación y aprendizaje.
Versiones clásicas
Encontramos algunos ejemplos de circuitos analógicos que permiten realizar un detector de humedad.
La primera versión
hace parpadear un LED más rápido a medida que la planta se queda sin agua.
La segunda
aun más sencilla, simplemente ilumina un LED. Estos diseños son más económicos (unos 10€) pero se basan en electrónica clásica.
Versión propia con Arduino
Después de reflexionar un buen rato y ver las ventajas e inconveniente de las diferentes opciones grupo parece muy decidido a usar Arduino y a programarlo. Empezamos a trabajar a partir de la semana que viene en los sensores y que es lo que Arduino lee de ellos.
Hola, hoy jueves hemos traido dos macetas para hacer la prueba, una con tierra seca y otra un poco húmeda, hemos necesitado una placa de arduino, una resistencia de O a 5 voltios. hemos hecho una prueba en la maceta un poco húmeda, le hemos introducido los metales con los cables, lo hemos medido con un voltímetro para ver la resistencia, cuanto más seca esté la trierra hay más resistencia que cuando está más mojada, de momento fué bien pero falta mucho trabajo por hacer. Yo espero que conforme vayan pasando losa días me vaya enterando un poco más, por que de momento la verdad es que lo entiendo muy poco, salucdos Casi.
Seguimos haciendo pruebas porque en los valores hay algo que no funciona bien. La tierra estaba seca y teníamos unos valores, hemos añadido agua y los valores no varian. Seguimos intentando descubrir el motivo pero está resultando difícil. Han venido nuevos refuerzos para tratar de resolver el problema, esperamos que se pueda solucionar y seguir avanzando.
Día 12 de mayo
Hoy hemos tenido una grata sorpresa, nos ha visitado Astrid, nos ha alegrado mucho saber que se encuentra mucho mejor.
En la sesión de hoy hemos tenido problemas con el cable de alimentación del arduino, por que era demasiado largo y no nos daban los valores correctos, después de hacer varias pruebas hemos descubierto de donde procedia el error.
Miguel ha traido unas cuantas fotos de plantas, las estan seleccionando para poner en el bloc las mejores
Hemos probado el dispositivo y en un principio funcionaba, pero ahora nos da valores descompensados. Realmente no sabemos que es lo que pasa. sospechamos de una mala conexión o el potenciómetro no actua o una soldadura fria.
Hay que repasar todo el proyecto para saber que problema tiene.
Foto de grupo.
Más fotos.
En casa hemos utilizado el taladro en la caja para pasar los cables. También necesitaremos una regleta de conector para la bomba de agua para que no este fija a la placa.
Estañamos alguna cosa más que nos faltaba, como por ejemplo la regleta. Hemos puesto un interruptor para que no consuma todo el día. Hoy esta todo montado dentro de la caja y solo nos falta que funcione todo correctamente.
Más fotos de esta sesión.
Hoy día dos, hemos adquirido mejores materiales para sustituir algunos de los que ya teníamos, para evitar que se desconecten los cables y algunos problemas más que hemos ido teniendo.Estamos pasando de los prototipos e intentando llegar a la fase definitiva.Se ha traído una cajita en la que se colocará la placa de circuito impreso para prototipos la placa del arduino y la batería.
Caja conexiones

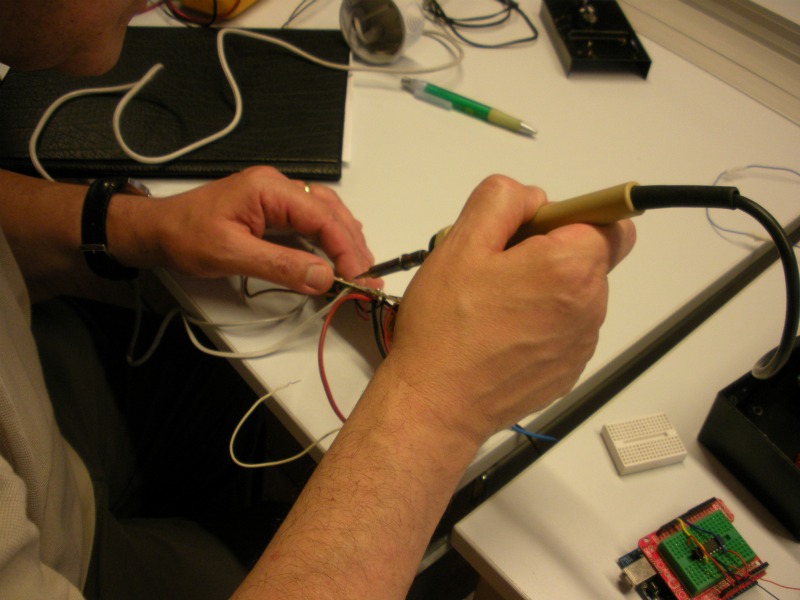

Soldando el rele a la placa de circuito impreso para prototipos.
Estañar el cable porque es un cable flexible para trabajar mejor con los conectores. Se estaña la punta para que las puntas sean rígidas.
Para solucionar los problemas de potencia del arduino utilizaremos un circuito integrado «l293NE» donde conectaremos la bomba de agua. Si nos faltara más intensidad podriamos utilizar la pila. Dos entradas para activar el motor. Según la entrada el motor funciona en un sentido.
También necesitamos un zocalo que se inserta en el integrado para protegerlo.
Fotos de circuito integrado:
Más fotos:
El enlace del circuito integrado de l293NE es :
http://itp.nyu.edu/physcomp/Labs/DCMotorControl
Hoy desoldar para volver ha soldar.
Un problema que se pude presentar es el sentido en que trabaje la bomba de agua. Se soluciona probando los cables.
Fotos de hoy:
Mas fotos:
Un video:
Hay que montarlo todo y que siga funcionando.

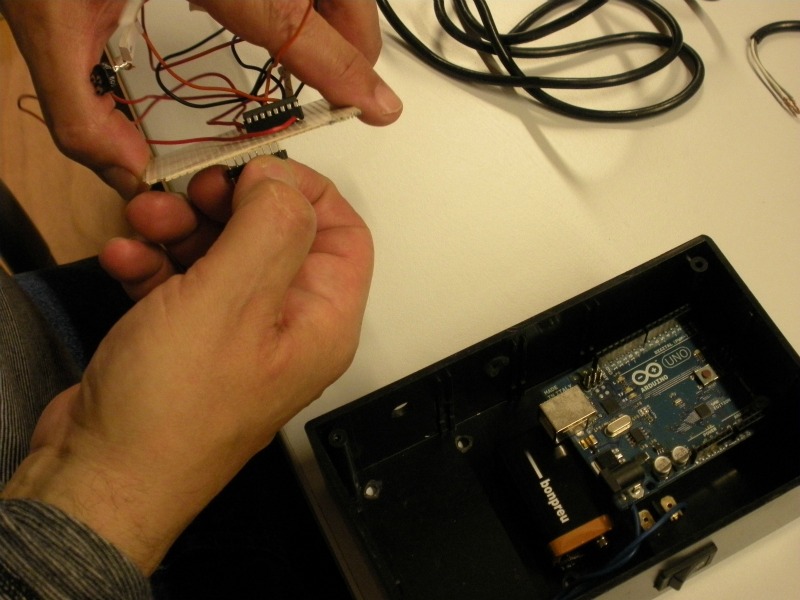

El problema que se presenta ahora es el deposito del agua, es decir, ¿donde colocarlo?. La idea es hacerlo debajo de la maceta y a la vez utilizarlo de contenedor, que el agua que caiga se vuelva ha utilizar.
Fotos de hoy:
Mas fotos:
Hoy hemos comprobado todos los elementos y sigue funcionando.
Estamos haciendo pruebas en seco y en mojado para establecer que valor conecta la bomba de agua.
Fotos de hoy:
Más fotos:
Un video de hoy:
Estamos comprobando elemento por elemento para saber donde esta el problema.
El circuito integrado esta preparado para que la bomba de agua gire en dos direcciones, pero a nosotros sólo nos interesa en un sentido por eso sobra un cable.
Después de algunos problemas funciona por fin, pero hay que ajustar los valores del arduino porque no necesita agua y se ha conectado la bomba.
Fotos de hoy:
Más fotos:

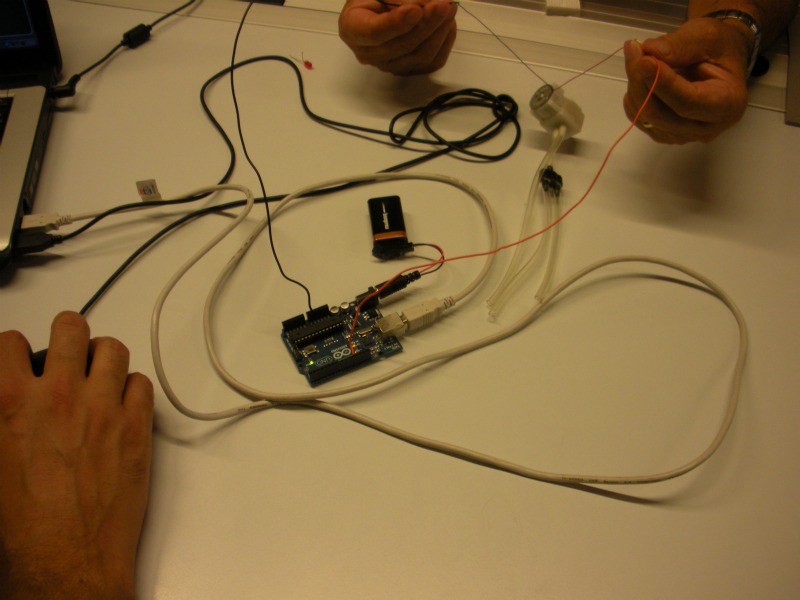

Hoy estamos probando que funcione la bomba de agua con el Arduino, pero no tiene suficiente fuerza para conectarla.
Estamos probando los elementos por separado.
Seguimos sin saber donde está el problema, por eso hay que resoldar todo el dispositivo.
También hemos comprobado con el «tester» o «voltímetro» para saber la intensidad de la bomba de agua.
Estas son las fotos:
Más fotos:
En la entrada del 29 septiembre hemos colocado un enlace con información del circuito integrado «L293NE».
También se puede mediante un ordenador controlar el arduino a distancia para conectarse o desconectarse la bomba de agua en nuestro caso, es decir, controlar el arduino de manera remota.
El potencimetro da problemas pero si utilizamos uno fijo o resistencia no se puede regular para cada planta.
Fotos de hoy:
Más fotos:
En los últimos meses los nuevos artesanos siguen avanzado en el proyecto de construir una planta que se riegue a si misma. Han aprendido que la electrónica puede ser muy entretenida, tanto en el sentido de diversión como en la importancia de que todo esté bien conectado. Ahora el primer prototipo ya funciona solo queda empaquetarlo y hacerlo autónomo.
A medida que van construyendo el prototipo vamos aprendiendo otras cosas. Últimamente están muy aficionados al tema del vídeo. Tanto Miguel que también es un artesano del video (un dia nos explicará como hace sus vídeos), como Montse que descubrió que su cámara de fotos también hacia vídeo y Frederic que apareció un día con un montaje han subido los vídeos al youtube y los han incrustado en el blog.
En vista del éxito estos días hemos aprovechado para examinar 2 programas que permiten crear vídeos a partir de fotos. El primero es el Windows Media Maker y el segundo es el Picasa. Sin duda el primero tiene más posibilidades pero vimos que para crear un vídeo de manera rápida el Picasa puede ser mucho más efectivo.
Queda pendiente un pequeño tutorial de los 2 programas
Hoy ha quedado todo montado y el siguiente día hay que probar que sigue funcionando.
fotos de hoy:
Mas fotos:
Mas fotos:
Un video:
http://www.youtube.com/watch?v=0aUrebbOKjs

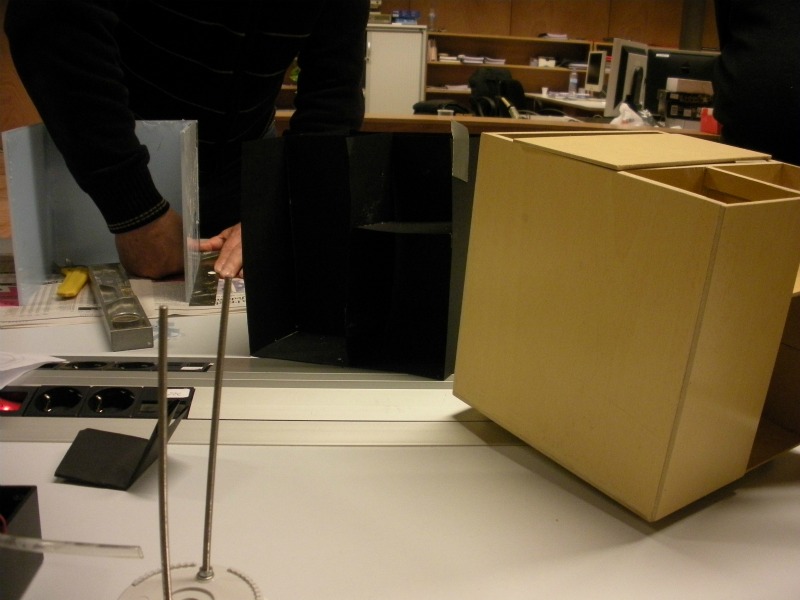

Hoy se hace de cartulina y en un futuro se construira de un material llamado metracrilato. Se venden por piezas o tiras que se unen más fácilmente. Se pueden unir con acetona, también se puede sellar con silicona.
Hay diferentes ideas. Una es utilizar tornillos. Otra es utilizar adesivo. El problema de los tornillos es que se oxidan con el agua.
Una idea que nos gusta mucho es realizarlo en 3D, es decir, de una sola pieza.
Una foto de hoy:
Mas fotos:
Algunas ideas de la última sesión:
Se comento de utilizar un material como el metracrilato por ser transparente y permite ver el interior de nuestro proyecto. Se puede cortar a la medida deseada.
Otra idea que se penso este día era colocar el arduino arriba del despositivo del agua para que no se moje porque se utilizara una bateria o pila que cada cierto tiempo hay que estraer fácilmente por eso se penso en colocar un cajon.
Estos compartimentos pueden ser de diferente tamaños según la planta porque hay arduinos de tamaños diferentes.
El metracrilato puede tener un problema es que pierde nitidez y se deteriora con el tiempo.
Primero intentaremos construirlo de cartulina luego de madera y por último de metracrilato.
Foto de hoy:
Hoy ya sabemos los precios del metracrilato en servicio estación. El de 4 mm nos cuesta 80 € el m². El de 6mm nos cuesta 117€ el m². Nos cortan con laser. También nos pulen e incluso hay bisagras de plastico que se pegan.
Hoy hemos dibujado nuestro proyecto con medidas.
Fotos de hoy:

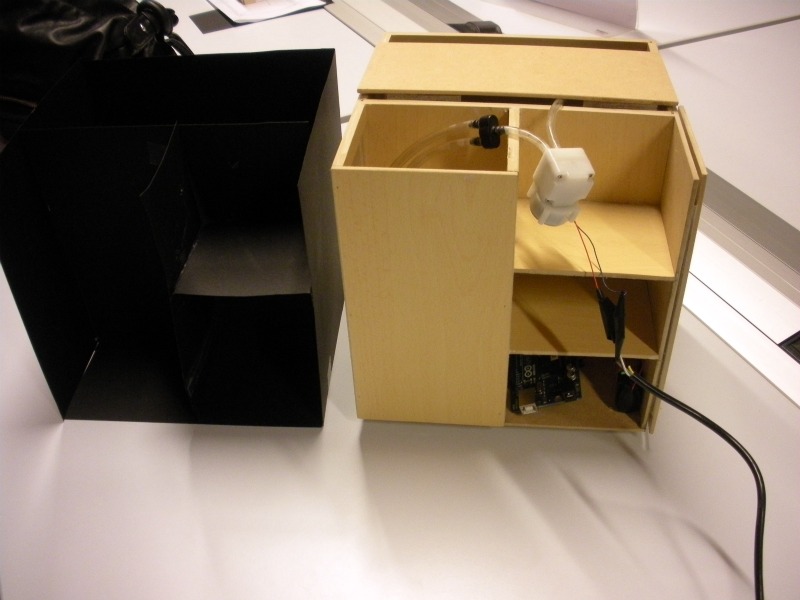

Hoy Miguel ha construido nuestro proyecto en madera. El siguiente paso en metacrilato.
La pila con el cable de alimentación conectado al Arduino no tiene sitio. La solución es soldar los cables al Arduino.
Necesitamos un taladro para pasar los tubos de la bomba del agua y otros laterales para pasar los cables.
También colocaremos en principio unas cantoneras para que quede mejor.
Esta semana preguntaremos precios del metacrilato, las cantoneras y de cortar.
Unas fotos de hoy:
Hoy llenamos el deposito de agua, pero hay una fuga.
Colocamos las patas de plastico en nuestro proyecto.
Limamos los bordes de las puertas para colocar las bisagras.
Fotos de hoy:

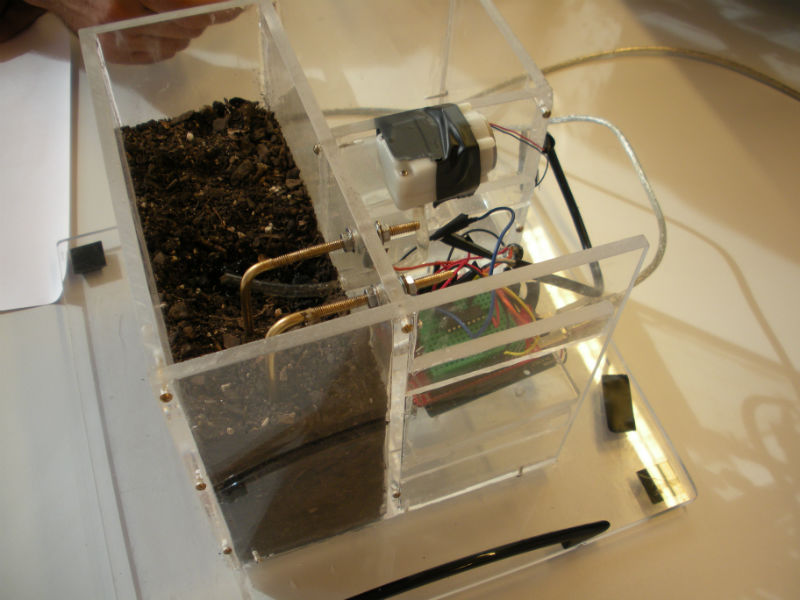

Seguimos montando.

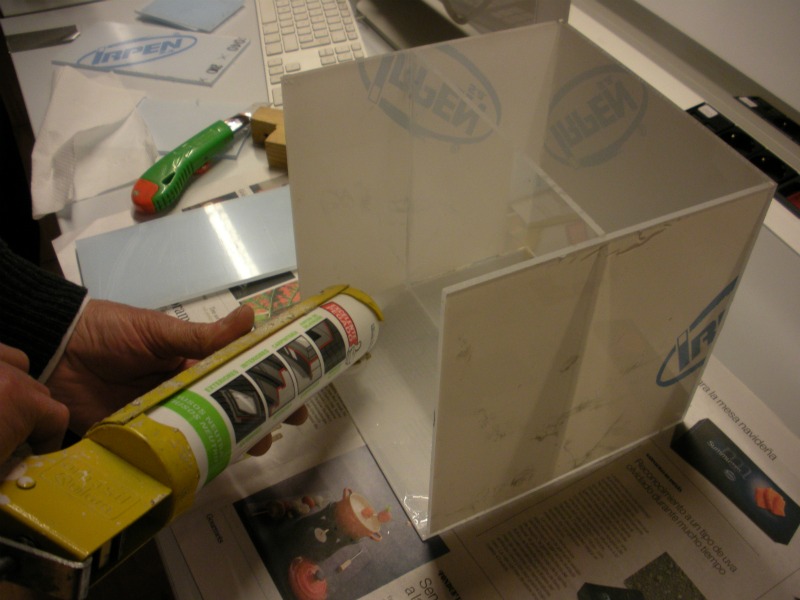

Sellamos con silicona donde estara el deposito del agua.
Utilizamos sargentos para unir las piezas.
Medimos para saber donde colocar los estantes. En uno se colocara la bomba del agua y en otro el Arduino.
Utilizaremos unos trozos de metracrilato como soportes.
fotos de hoy:
Sacamos la tierra para poder sellar ese lugar con silicona y la hemos vuelto a colocarla.
Probamos si funciona, pero hay problemas de conexión porque se ha desconectado algun cable. Utilizaremos cables con un conector.
Fotos de hoy:

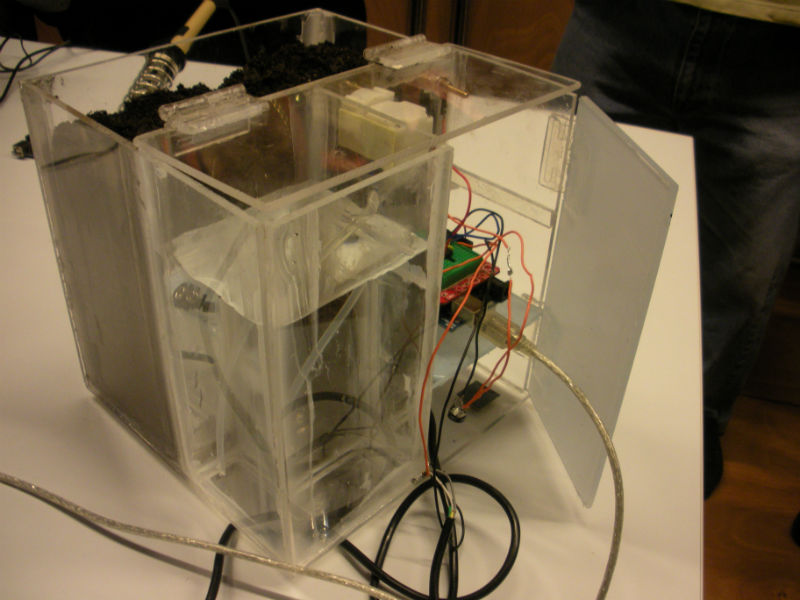

Hemos puesto silicona adherente para el ruido de las bisagras de las puertas.
También volvemos ha probar el deposito de agua y no hay fugas.
Colocamos tierra en el sitio que corresponde de nuestro proyecto.
Hemos probado si funciona. Primero la bomba del agua y parece que funciona el motor.
Fotos de hoy:
Tenemos problemas con el sensor, porque no encontramos tuercas de su medida por ser paso de ingles. Utilizaremos un juego de madres y terrajas, para hacer la rosca.
Llenamos de nuevo el deposito de agua y no hay fuga.
Fotos de hoy:
Nuevo diseño de nuestro proyecto.
Acabamos de montar los cables y funciona. La bomba de agua en los dos sentidos y el sensor también.
No comprobara continuamente la humedad y se regara sólo si lo necesita.
Fotos de hoy:
Se ha despegado por el deposito de agua y tambien donde esta situada la tierra.
Una solución es colocar unos perfiles o unas cantoneras de aluminio.
Hemos cambiado los cables por unos con conectores.
Fotos de hoy:
Esta semana hemos comprobado los valores del sensor. Si eran mayores de 950 a cada hora se encendia la bomba de agua 10 segundos.
Se nos introduce aire en la bomba de agua por eso una solución es colocar una bolita en el tubo para que el agua no retroceda.
Hemos cambiado el potenciometro por uno de más calidad y para poder graduar mejor porque los valores del sensor no son correctos.
Fotos de hoy:

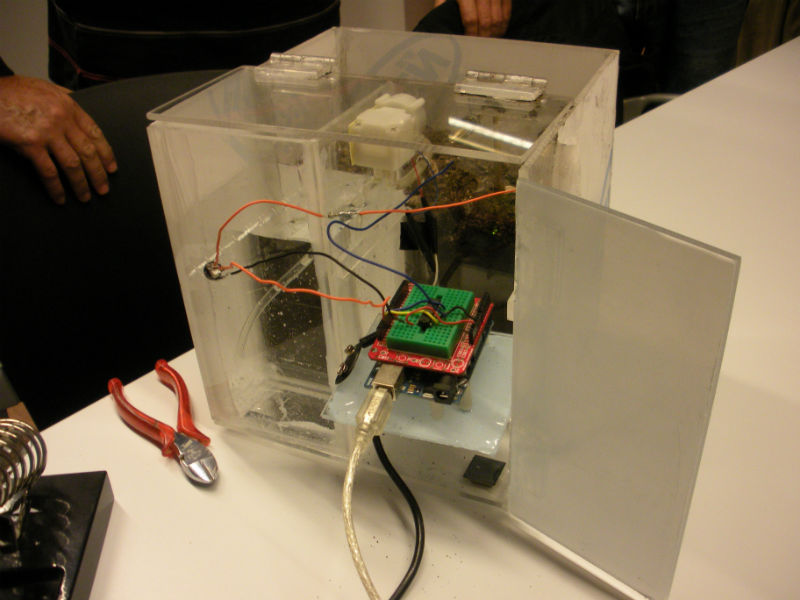

Probamos y funciona, en los dos sentidos, la bomba del agua. Ahora sí que funciona el sensor.
En un futuro comprobaremos cada hora si necesita agua o no y durante unos segundos se pondrá en marcha la bomba.
Volvimos a colocar la tierra.
Fotos de hoy:
Esta semana hemos comprobado y sigue perdiendo agua el deposito. Por eso utilizaremos el otro proyecto.
Utilizamos el taladro en la otra maceta.
Fotos de hoy:

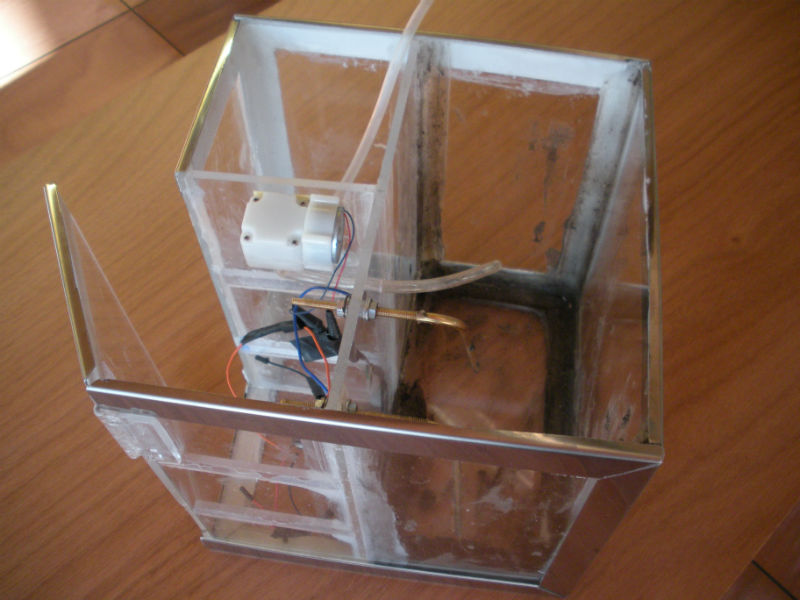

Jose Mª ha comprado y cortado los perfiles. Estamos pegando con pegamento. Al utilizar el adhesivo nos quedan trozos de color blanco que se notan mucho. Solucionamos con adhesivo de doble cara.
Fotos de hoy:

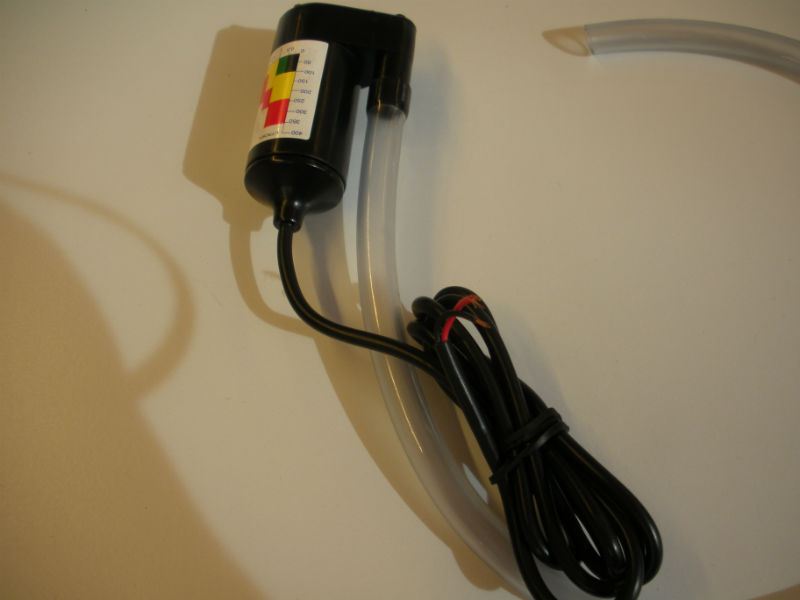

Colocamos la nueva bomba del agua.
Esta bomba tiene más potencia por eso riega menos segundos, es decir, 1 o 2 segundos. También es sumergible.
Fotos de hoy:
La planta ha estado conectada desde el Martes y funciona correctamente. Pasó a medir cada 5 minutos y se regará durante 10 segundos.
El potenciómetro funciona muy bien porque se puede regular.
Hemos colocado tubo termoretráctil.
Problemas con la bomba del agua.
Fotos de hoy:
Seguimos montando.
Volvemos a sellar con silicona el deposito del agua.
Al utilizar el taladro se ha despegado por la presión, por eso hay que volver a pegar.
Hemos utilizado adhesivo de doble cara para no utilizar el pegamento. De momento la bomba de agua ha quedado fijada.
Una idea es poner un interructor para que no funcione continuamente.
En la puerta de arriba colocamos las bisagras.
El sensor sera de laton, es una idea, para poder doblar mas fácilmente.
Fotos de hoy:

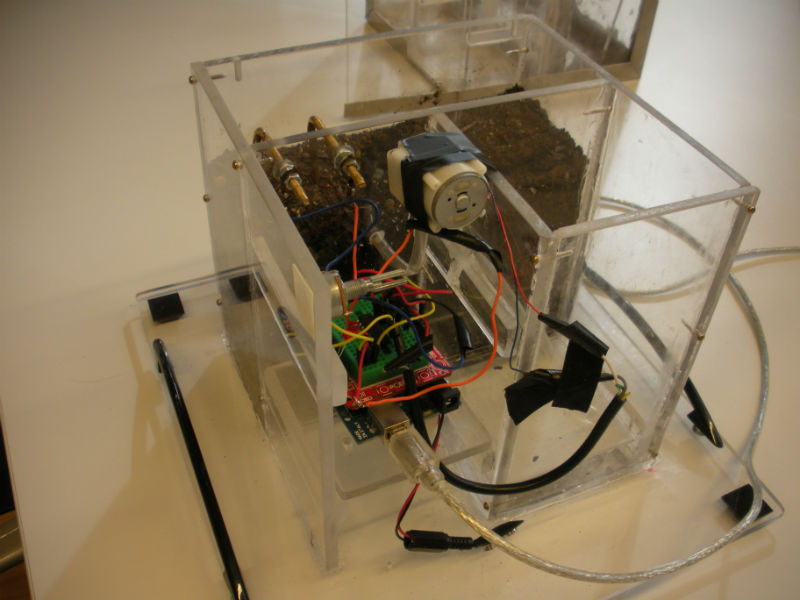

Estamos montando. Hemos vuelto a pegar una bisagra que se ha despegado.
Soldamos los cables de alimentación del Arduino porque no tiene sitio en el estante.
Utilizamos el taladro para pasar los tubos de la bomba de agua.
Comenzamos la parte electrónica.
Fotos de hoy:
Hoy aprendemos sobre el programa de Arduino. Para poder desconectar el ordenador de la placa.
Intentamos arreglar la bomba del agua, pero fue imposible. Gracias a Frederic ya tenemos bomba.
Fotos de hoy:
